HoloSpec™ von Andor Technology
Spektrales Bild eines 19x100-Faserbündels bei Beleuchtung mit einer breitbandigen Lichtquelle. Aufgenommen mit dem Newton EMCCD-Detektor DU971P (25,6 mm x 6,4 mm Sensorgröße). Die vergrößerten Bilder zeigen die gute Parallelität der übereinander abgebildeten Spektren. Die von rot nach gelb verlaufende Farbkodierung gibt die Lichtintensität wieder.
HoloSpec™ ist ein neuer Spektrograph, der eine Alternative zu den klassischen Systemen mit Czerny-Turner-Anordnung darstellt.

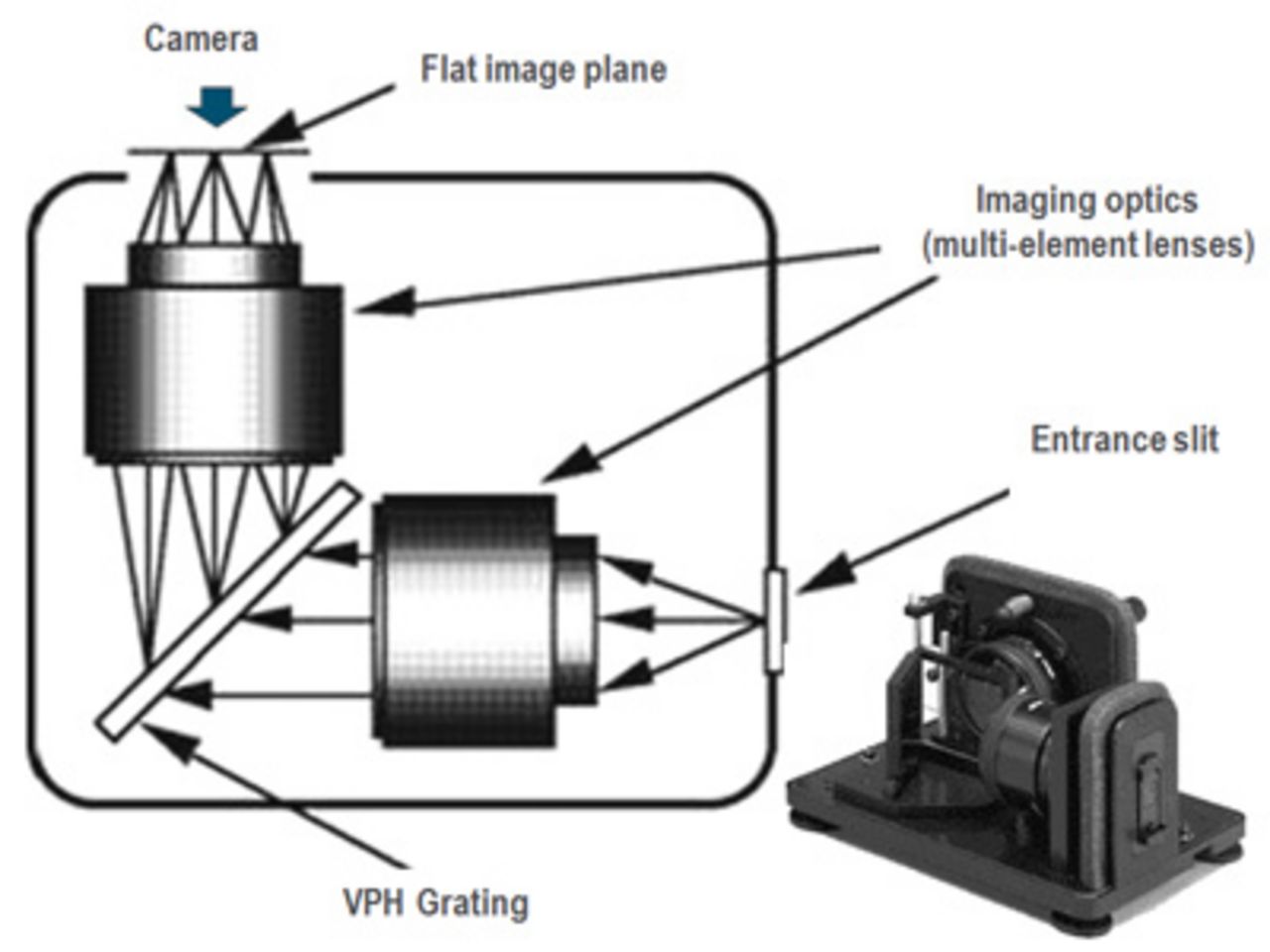

Der durch den Eintrittspalt fallende Lichtstrahl wird durch eine Kollimationsoptik zu einem Bündel parallelen Lichts und passiert das holographische Transmissionsgitter. Eine weitere Optik dient als Kollektorlinse und bildet das entstandene Spektrum auf eine CCD-Kamera ab.
Hierdurch ergeben sich erhebliche Vorteile in Bezug auf Lichtdurchsatz und Maße des Spektrographen, da auf Spiegel und Reflexionsgitter verzichtet werden kann.
Der HoloSpec™-Spektrograph besitzt durch seine Apertur von f/1,8 einen sehr großen Akzeptanzwinkel. Vergleichbar mit der Lichtstärke in der Fotografie ermöglichen kleine Werte kürzere Belichtungszeiten.
Durch eine Aberrationskorrektur der verwendeten Optiken werden Bildfehler an den Rändern minimiert. Das ermöglicht die simultane Aufnahme parallel abgebildeter Spektren.
Weitere Vorteile des HoloSpec™- Spektrograph sind:
- Robustes Design, einfache Bedienung
- Keine beweglichen Optiken
- Spektralbereich 425 - 900 nm
- Große Auswahl an Gittern
- Problemloser Tausch von Gitter/Spalt
- Fokus und Neigung der Kamera einstellbar
- Große Auswahl an Eingangsadaptern
- Anwendungsbezogene Ausstattung
