Installazione Sistema di Imaging Termografico

Quantum Design Italia ha recentemente installato con successo un nuovo sistema di Imaging Termografico presso la sede del Dipartimento di Ingegneria Meccanica e Aerospaziale (DIMEAS) del Politecnico di Torino.

Ringraziamo il Prof. Gioacchino Cafiero, l’Ing. Enrico Amico, l’Ing. Jacopo Serpieri e l’intero team di ricerca del Flow Control Group del Politecnico di Torino per l’accoglienza e l’ospitalità e per aver fatto affidamento sulla strumentazione scientifica offerta da Quantum Design Italia per la sua attività di Ricerca.

"Al Politecnico di Torino stiamo studiando nuovi metodi sperimentali per ricavare il coefficiente di attrito di parete in flussi turbolenti attraverso misure non intrusive effettuate lontano dalla parete. Sfruttando la Particle Image Velocimetry (PIV) e la Termografia ad Infrarosso, ci proponiamo di allenare una rete neurale in grado di ricostruire l’attrito alla parete basandoci esclusivamente sulle misure di velocità ottenute lontano dalla parete.

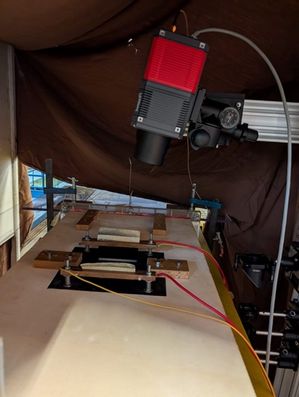

Gli esperimenti vengono eseguiti con la termocamera InfraTec ImageIR 6300 Z per le misure di temperatura della parete e le camere sCMOS Andor Zyla 5.5 Mpixels per le misure di velocità, entrambe fornite da Quantum Design Italy. Tali strumentazioni sono state acquistate come parte delle attività previste nello Spoke 1 – Air Mobility del Centro Nazionale per la Mobilità Sostenibile, MOST."

La termocamera ImageIR 6300 Z di InfraTec GmbH è dotata di una lente con zoom 7.5x e di un sistema di messa a fuoco motorizzato ed è radiometricamente calibrata sull'intero range della lunghezza focale. Il cuore della termocamera è il nuovo detector SWaP (Size, Weight and Power) che consiste in un rivelatore FPA raffreddato di formato 640x512 IR pixel basato su tecnologia XBn (HOT) e che opera in modalità snapshot.

Il design compatto e leggero della ImageIR® 6300 Z, oltre alla possibilità di alimentazione tramite batteria esterna, rendono questa termocamera portatile e compatibile anche con applicazioni sul campo.

La ImageIR 6300 Z offre un frame rate massimo in full frame di 180 Hz che può essere aumentato fino a 600 Hz con la funzione binning in high-speed mode per il preciso monitoraggio di processi termici caratterizzati da una dinamica veloce.

Per saperne di più sulla termocamera ImageIR 6300Z e per conoscere l’intera gamma di termocamere MWIR Serie ImageIR di InfraTec GmbH clicca qui.

Il nostro partner Andor Technology offre un ampio range di detectors basati su tecnologia CCD/EMCCD/ICCD e sCMOS.

Le camere Andor Serie Balor, Marana, Sona e ZL41 si basano sullo sviluppo della ben nota tecnologia CMOS e sono dotate di sensori di ultima generazione e adatte alle più impegnative applicazioni per la misura quantitativa nel campo della Fisica, dell’Astronomia e della Biologia.

La camera Andor ZL41 Wave Zyla 5.5 rappresenta la soluzione ideale per studi di fluidodinamica tramite Particle Imaging Velocimetry. La risoluzione temporale tra coppie di immagini è un requisito fondamentale per la tecnica PIV così come la modalità di readout in Global Shutter che può essere sfruttata per ottenere immagini con un inter-framing time fino a ~100 ns.

Per saperne di più sulle camere Serie ZL41 Wave e sull’intera gamma di camere sCMOS di Andor Technology clicca qui.
