Czerny-Turner Monochromatoren und Doppelmonochromatoren

Monochromatoren mit optischen Gittern zur spektralen Dispersion sind alltägliche Werkzeuge in der Spektroskopie vom UV bis zum IR. Dabei hat sich der klassische Aufbau nach Czerny-Turner seit Jahren bewährt. Die Monochromatoren MSH-150 und MSH-300 sind robuste hochleistungsfähige Messsysteme. Sie gewährleisten größtmögliche Wellenlängengenauigkeit bei allen Gitterwinkeln, eine sehr hohe Verfahrgeschwindigkeit des Gitterturms und sie sind komplett spielfrei.

Eigenschaften

Brennweite: 150 mm oder 300 mm, Doppelmonochromatoren bis 600 mm
Vollautomatisch
USB 2.0 interface
Über 200 verschiedene Gitter verfügbar
Steuersoftware und Software Development Kit (LabView u.a.)

Weitere Informationen

Für Anwendungen bei denen die Streulichtunterdrückung eines einzelnen Monochromators nicht ausreicht kommen Doppelmonochromatoren zum Einsatz. Je nach Anforderung werden sie in additiver oder subtraktiver Konfiguration aufgebaut. Ein optionaler Schwingspiegel erlaubt schnelles Umschalten von Doppel- auf Einfachbetrieb.

Je nach gewünschtem Wellenlängenbereich kann der Monochromator mit verschiedenen Gittern bestückt werden. Ihr nutzbarer Einsatzbereich wird dabei durch die Anzahl der Linien und der Blaze-Wellenlänge bestimmt. Mehr als 200 verschiedene Gitteroptionen garantieren einen weiten Einsatzbereich vom UV bis IR. Unterschiedliche Ein- und Ausgangsspalte, Ordnungsfilter, Kondensoroptiken, Faserkoppler und weiteres Zubehör ergänzen das System. Anwendung finden Monochromatoren u.a. in der spektralen Analyse oder in Kombination mit einer unserer Lichtquellen als durchstimmbare monochromatische Lichtquelle. Mit Hilfe der im Lieferumfang enthaltenen Software können Gittertyp und Position ausgewählt werden. Ein optionaler programmierbarer Umschaltspiegel für dualen Ein- bzw. Ausgang erlaubt spektrale Scans über große Bandbreiten ohne manuellen Eingriff.

Modelle

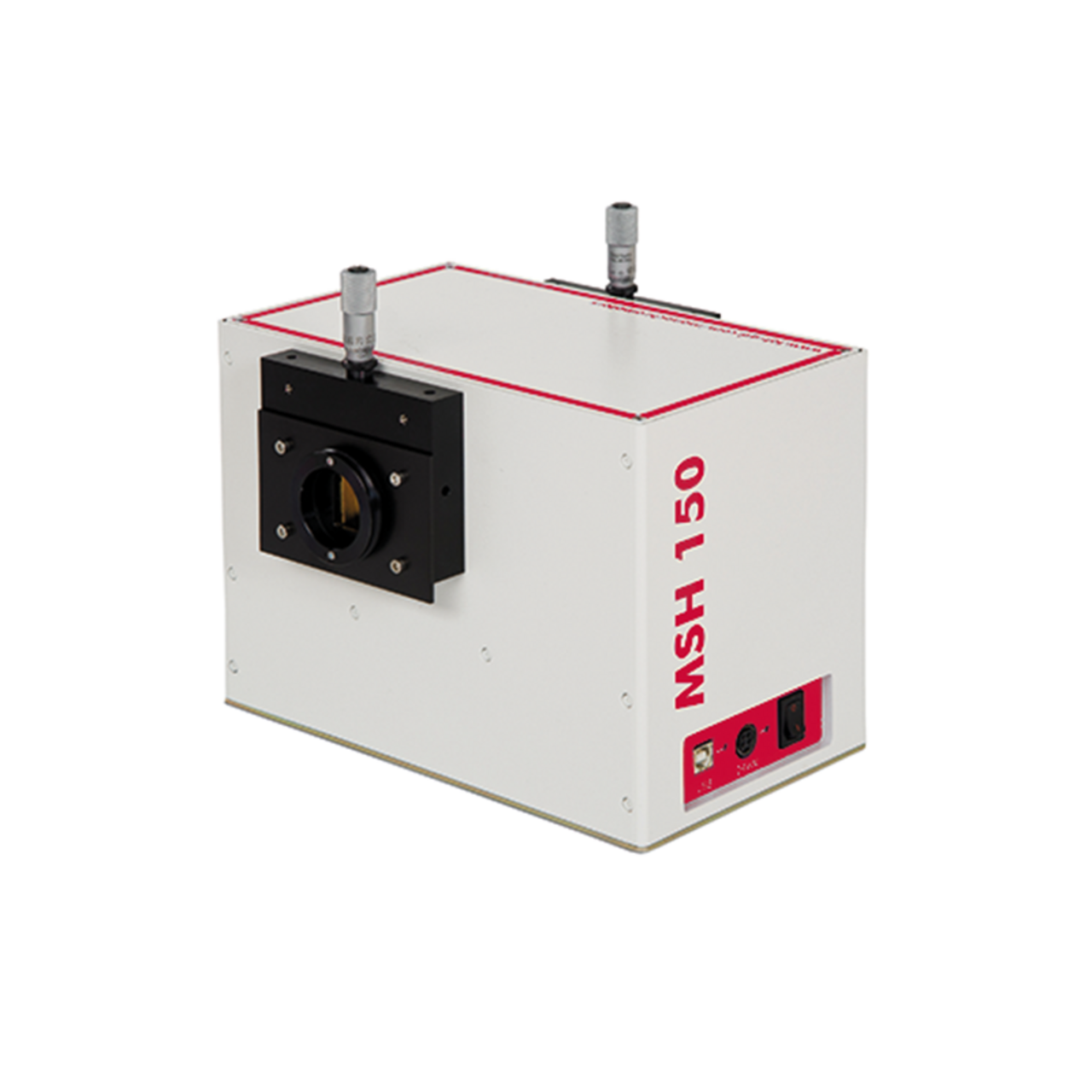

MSH-150

150 mm Czerny-Turner monochromator,
USB interface, software and SDK

Auflösung	0.3 nm
Genauigkeit	± 0.3 nm
Wiederholbarkeit	± 0.05 nm
Gittergröße	30 mm x 30 mm
Alle Werte für Gitter mit 1200l/mm ; 10 µm Spaltbreite und reduzierter Spalthöhe.

MSH-150F

Monochromator mit 2 festen Spalten

MSH-150

Monochromator mit 2 manuell justeirbaren Spalten

MSH-150M

Monochromator mit 2 motorisierten Spalten

MSZ-FW

Programmierbares Filterrad mit 6 Filtern à 25 mm ⊘, innen montiert. Position 6: Blindplatte.

Gitter

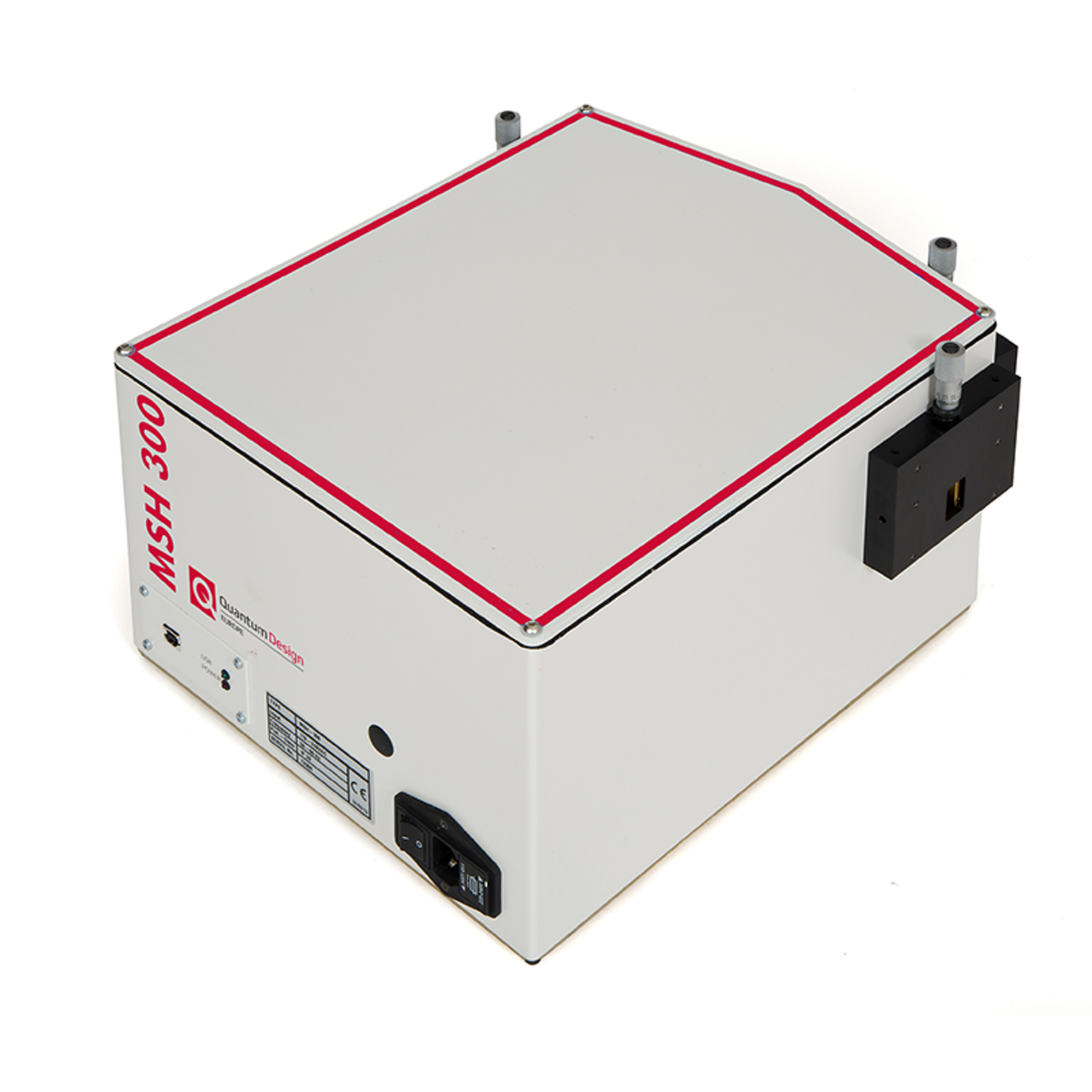

MSH-300

300 mm Czerny-Turner Monochromator,
USB interface, 180° Konfiguration, Software und SDK

Auflösung	0.1 nm
Genauigkeit	± 0.2 nm
Wiederholbarkeit	± 0.05 nm
Gittergröße	68 mm x 84 mm
Alle Werte für Gitter mit 1200l/mm ; 10 µm Spaltbreite und reduzierter Spalthöhe.

MSH-300F

Monochromator mit 2 festen Spalten

MSH-300

Monochromator mit 2 manuell justeirbaren Spalten

MSH-300M

Monochromator mit 2 motorisierten Spalten

Zusätzliche Eingangs- oder Ausgangsöffnungen

(Filterrad MSZ-FW kann nicht an der gleichen Seite betrieben werden.)

MSZ-SF

Programmierbarer Umschaltspiegel mit 1
festen Spalt für zusätzlichen Ausgang bei 90°.

MSZ-SV

Programmierbarer Umschaltspiegel mit 1
manuell justierbaren Spalt für zusätzlichen Ausgang bei 90°.

MSZ-SM

Programmierbarer Umschaltspiegel mit 1
motorisierten Spalt für zusätzlichen Ausgang bei 90°

MSZ-FW

Programmierbares Filterrad mit 6 Filtern à 25 mm ⊘, innen montiert. Position 6: Blindplatte.

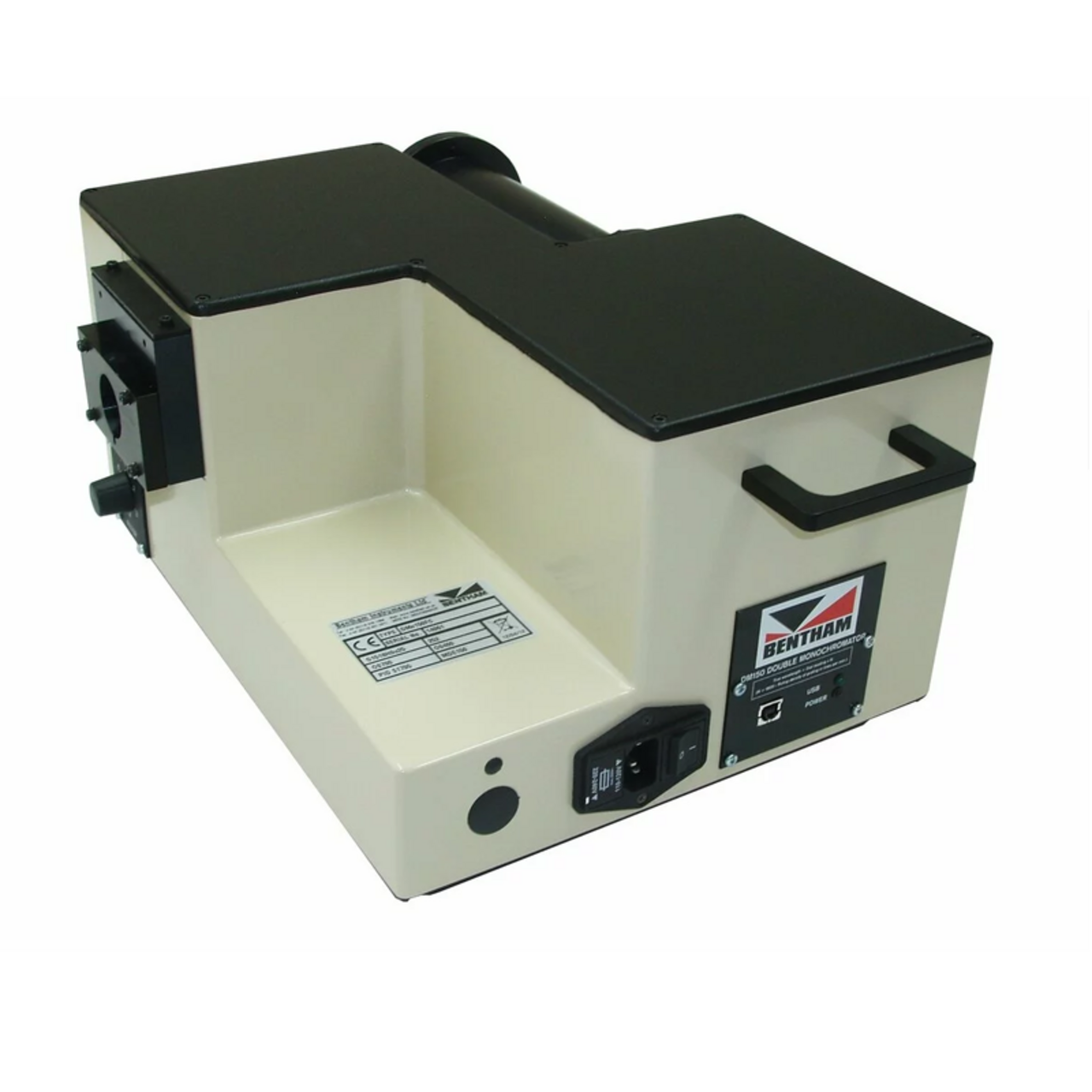

MSHD-150

2 x 150 mm Czerny-Turner Monochromatoren,
USB interface, symmetrisch-additive Konfiguration, Software und SDK

Auflösung	0.1 nm
Genauigkeit	± 0.05 nm (mit Softwarekorrektur)
Wiederholbarkeit	± 0.05 nm
Gittergröße	33 mm x 33 mm
Alle Werte für Gitter mit 1200l/mm ; 10 µm Spaltbreite, reduzierte Spalthöhe, additive Konfiguration.

MSHD-150F

Doppelmonochromator mit 3 festen Spalten

MSHD-300

Doppelmonochromator mit 3 manuell justierbaren Spalten

MSHD-150M

Doppelmonochromator mit 3 motorisierten Spalten

MSZ-FW

Programmierbares Filterrad mit 6 Filtern à 25 mm ⊘, innen montiert. Position 6: Blindplatte.

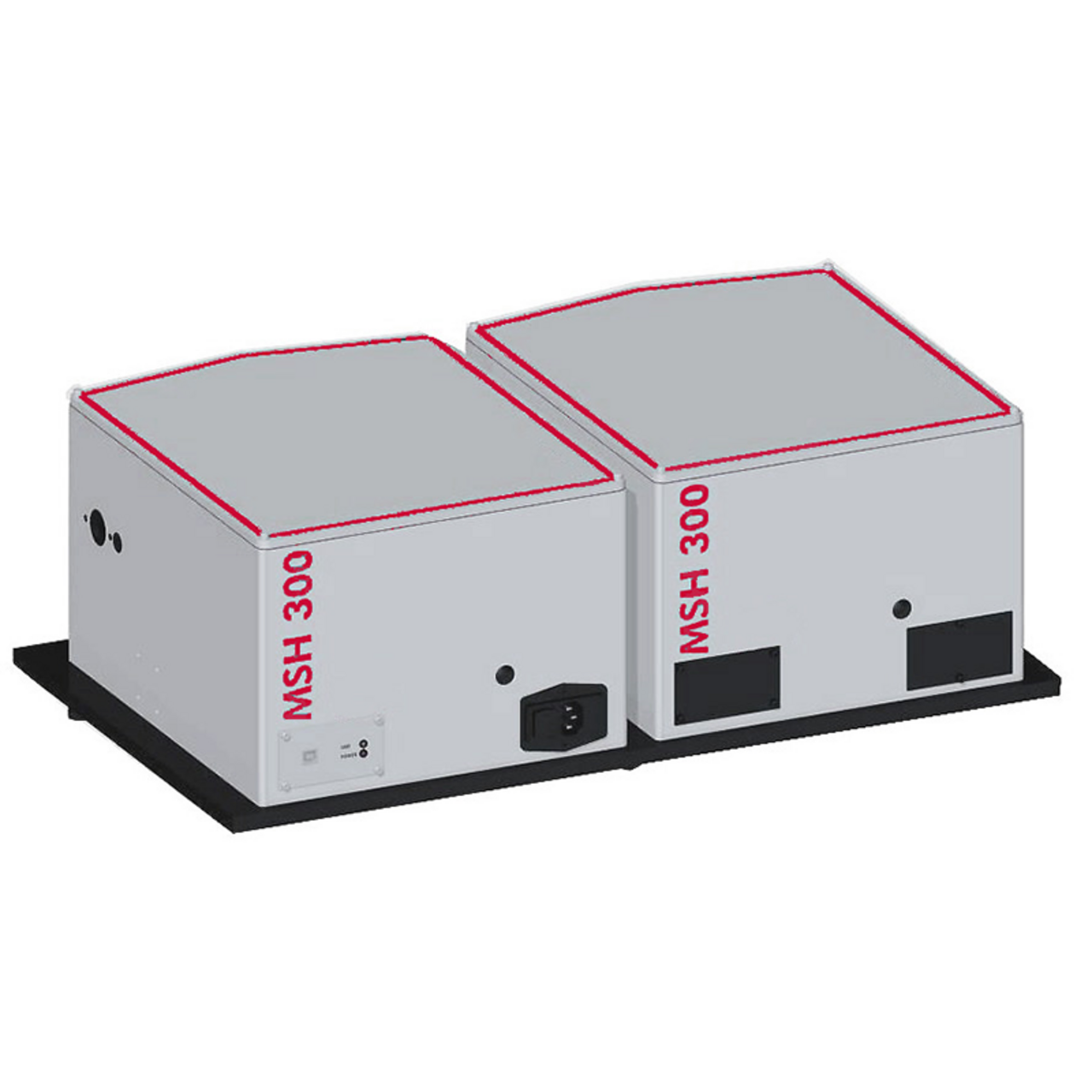

MSHD-300

2 x 300 mm Czerny-Turner Monochromatoren,
USB Interface, subtraktive oder additive Konfiguration, Software und SDK

Auflösung	0.05 nm
Genauigkeit	± 0.1 nm
Wiederholbarbeit	± 0.0025 nm
Gittergröße	68 mm x 84 mm
Alle Werte für Gitter mit 1200l/mm ; 10 µm Spaltbreite, reduzierte Spalthöhe, additive Konfiguration.
