Desktop-Rasterelektronenmikroskop für kristallographische Analyse – NANOS EBSD

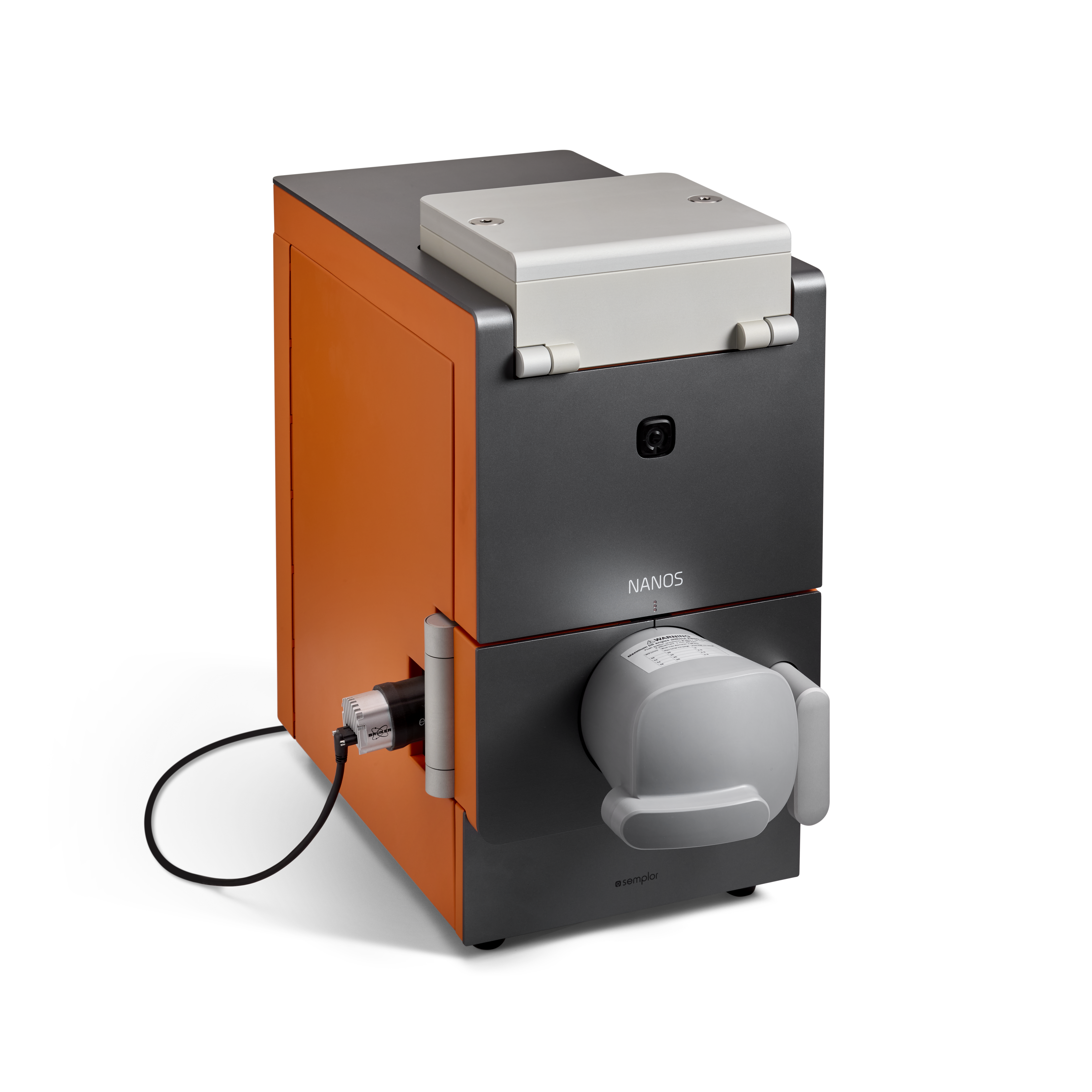

NANOS EBSD von SemplorDas NANOS EBSD von Semplor kombiniert hochauflösende Rasterelektronenmikroskopie mit Elektronenrückstreubeugung (EBSD) in einem kompakten Desktop-System. Es liefert kristallographische Informationen wie Kristallorientierung, Phase und Kornstruktur und behält dabei die Bildgebungsfunktionen der NANOS-Plattform bei. Ein euzentrischer Probentisch ermöglicht den direkten Wechsel von der REM-Bildgebung in die 70°-EBSD-Messposition, während der ausgewählte Probenbereich zentriert und im Fokus bleibt. Eine ergänzende EDX-Analyse liefert zusätzliche Informationen über die elementare Zusammensetzung der Probe.
- REM-Auflösung < 8 nm und Vergrößerung von 100- bis 200.000-fach
- Integrierter Bruker e-Flash XS Detektor für kristallographische EBSD-Analysen
- Kartierung der Kristallorientierung, Phasenidentifikation und Analyse der Kornstruktur
- Euzentrische Kippung zwischen Bildgebungsposition und 70°-EBSD-Position
- Bruker ESPRIT Software für Orientierungs-, Korngrenzen- und Texturanalyse
- Kompakte REM-Plattform, die Bildgebung, EBSD und ergänzende EDX-Analyse kombiniert
Weitere Informationen
Elektronenrückstreubeugung für kristallographische Analysen
Die Elektronenrückstreubeugung (EBSD) erweitert die REM-Bildgebung um kristallographische Informationen über die Probe. Durch die Analyse von Elektronenbeugungsmustern kann das NANOS EBSD die Kristallorientierung bestimmen, kristalline Phasen identifizieren und die Kornstruktur charakterisieren. Damit lassen sich über Oberflächenmorphologie und Materialkontrast hinaus auch die kristallographischen Strukturen eines Materials untersuchen.

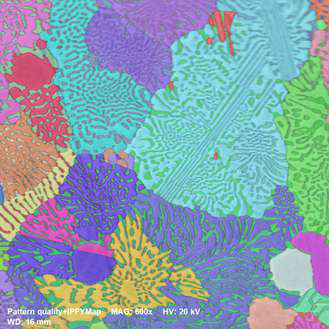

Die Orientierungskartierung über die Probe liefert ortsaufgelöste Informationen über die lokale Kristallstruktur. Die daraus gewonnenen Daten können zur Analyse von Kornorientierung, Phasenverteilung und mikrostrukturellen Zusammenhängen in kristallinen Materialien verwendet werden.
Euzentrische Kippung für einen nahtlosen EBSD-Workflow
EBSD-Messungen erfordern, dass die Probe in die Messposition gekippt wird. Das NANOS EBSD verwendet einen euzentrischen Probentisch, mit dem die Probe zwischen der Standardposition für die REM-Bildgebung und der 70°-EBSD-Position bewegt werden kann, während der ausgewählte Probenbereich zentriert bleibt.
Da Sichtfeld, Arbeitsabstand und Fokus während des Kippens erhalten bleiben, kann ein bei der REM-Bildgebung identifizierter Bereich direkt in die EBSD-Messposition gebracht werden, ohne das Vakuum zu unterbrechen oder die Probe manuell neu zu positionieren. Dies vereinfacht den Wechsel von der Bildgebung zur kristallographischen Analyse und unterstützt einen reproduzierbaren Workflow.

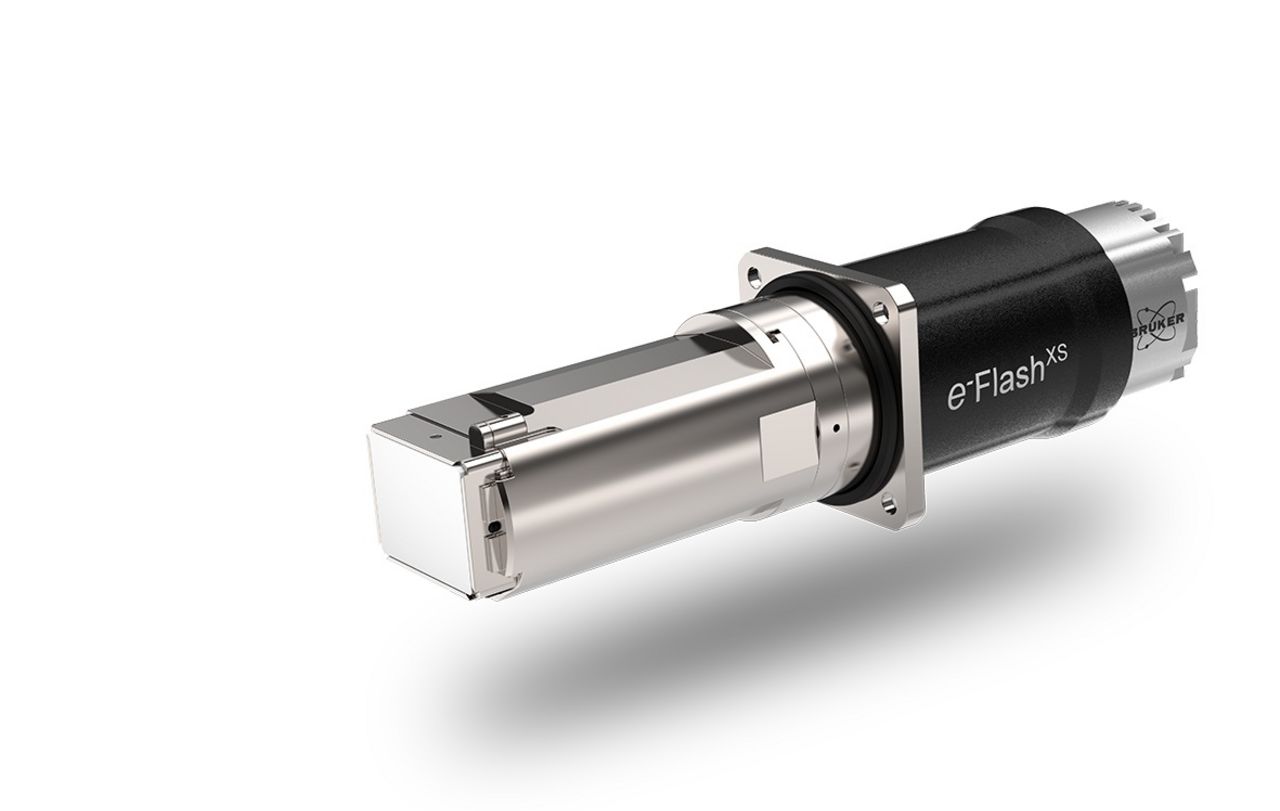

Bruker e-Flash XS EBSD-Detektor
Das NANOS EBSD integriert einen Bruker e-Flash XS Detektor für die schnelle Aufnahme von Elektronenrückstreubeugungsmustern. Der CMOS-basierte Detektor bietet eine native Bildauflösung von 720 × 540 Pixeln und unterstützt mehrere Binning-Modi von 2 × 2 bis 6 × 6. Die Aufnahme ist in allen Binning-Modi mit bis zu 520 Bildern pro Sekunde möglich.
Ein speziell entwickeltes Optiksystem mit Feldlinse maximiert die Lichtausbeute am Phosphorschirm. Der Detektor wird über USB 3.0 mit Daten und Strom versorgt und arbeitet als Teil des EBSD-Messaufbaus mit dem externen QUANTAX-Scangenerator.
Kristallographische Analyse mit Bruker ESPRIT

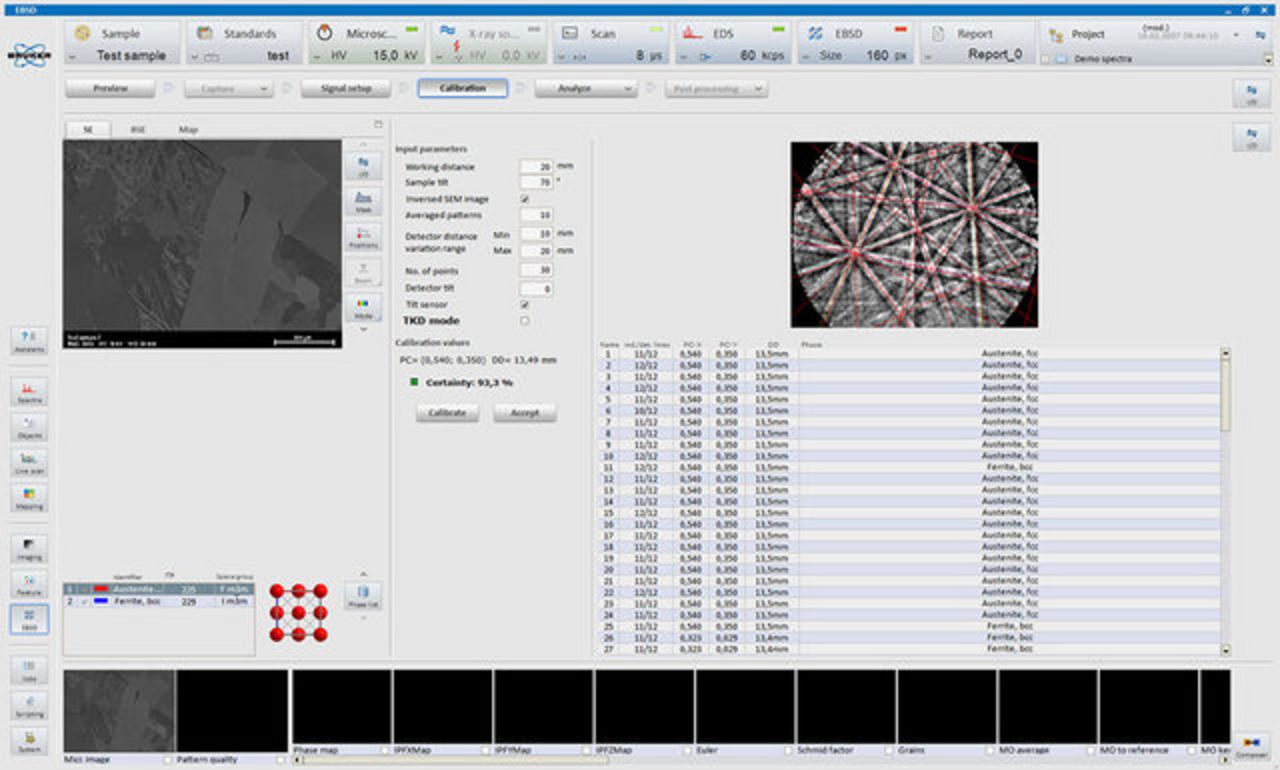

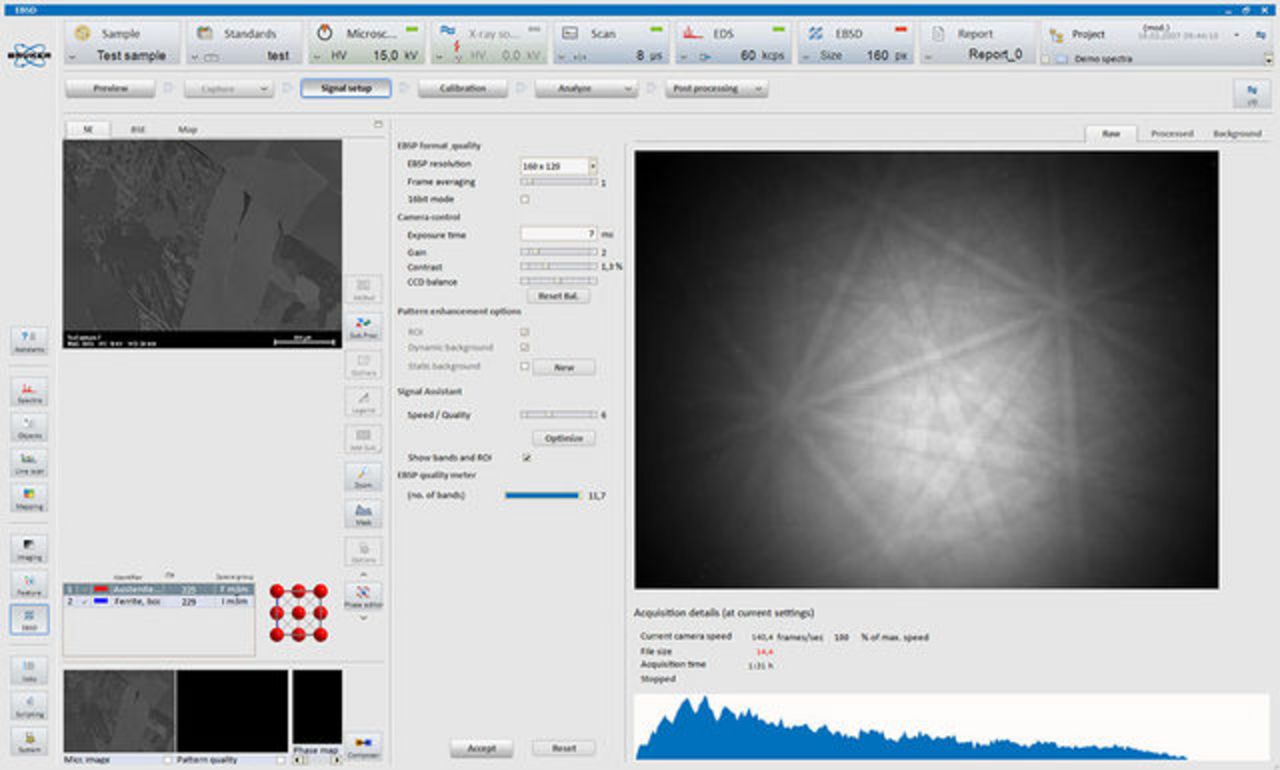

Bruker ESPRIT stellt die Softwareumgebung für die Erfassung von EBSD-Daten, die Indexierung und die kristallographische Analyse bereit. Automatisierte und halbautomatisierte Werkzeuge unterstützen die Signaloptimierung und Musterindexierung, während Phaseneinträge für die untersuchten Materialien erstellt oder bearbeitet werden können.
Die Software unterstützt Orientierungs- und Fehlorientierungsanalysen, automatische Kornrekonstruktion und Kornstatistik, Korngrenzenanalyse sowie die Auswertung kristallographischer Texturen. Enthaltene Phasendatenbanken unterstützen die Definition von Phasen, während Karten, Histogramme und Analyseergebnisse zur weiteren Verarbeitung und Dokumentation exportiert werden können.
REM-Bildgebung und Elementanalyse
Neben der kristallographischen Analyse behält das NANOS EBSD die Bildgebungsfunktionen der NANOS-Plattform bei. Ein Sekundärelektronendetektor liefert detaillierte Oberflächeninformationen, während ein Vier-Quadranten-Rückstreuelektronendetektor zusätzlichen Materialkontrast und topografische Informationen liefert.
In der EDX-Konfiguration erweitert ein vollständig integrierter Siliziumdriftdetektor das System um Elementanalyse. Punktanalysen, Linien-Scans und Element-Mappings können zusammen mit der REM-Bildgebung eingesetzt werden, sodass strukturelle, materialbezogene und kristallographische Informationen auf derselben Plattform untersucht werden können.
Probenhandhabung, Vakuum und Probenanforderungen

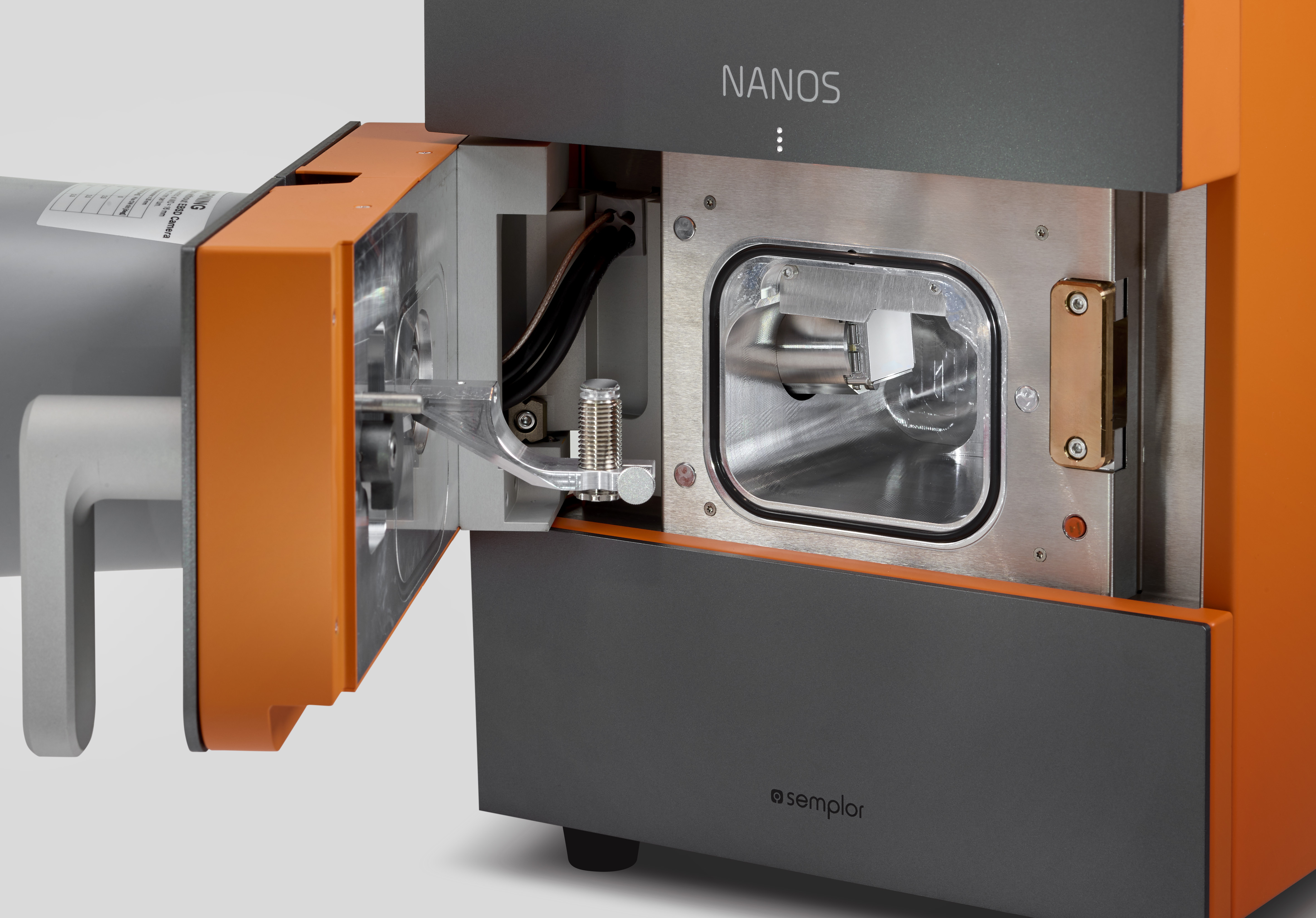

Das NANOS EBSD verwendet das kompakte Probenhandling-Konzept der NANOS-Plattform mit motorisiertem XY-Verfahrweg sowie Hoch- und Niedervakuumbetrieb. Der euzentrische Probentisch unterstützt den Wechsel zwischen REM-Bildgebung und der 70°-EBSD-Messposition, während der ausgewählte Probenbereich zentriert bleibt.
Da EBSD eine definierte Detektor- und Probengeometrie erfordert, hängen die nutzbaren Probenabmessungen von der installierten EBSD-Konfiguration und der erforderlichen Kippstellung ab. Probengröße, Haltergeometrie und verfügbarer Kippbereich müssen daher bei der Konfiguration des Systems für eine bestimmte Anwendung gemeinsam berücksichtigt werden.
Spezifikationen
Elektronenoptik und Bildgebung
| REM-Auflösung | < 8 nm |
|---|---|
| Vergrößerung | 100- bis 200.000-fach |
| Bildauflösung | Bis 4096 × 4096 Pixel |
| Beschleunigungsspannungen | 1, 2, 5, 7, 10, 15 und 20 kV |
| Elektronenquelle | Optimierte thermionische Wolframquelle |
| Sekundärelektronendetektor | SE-Detektor |
| Rückstreuelektronendetektor | Vier-Quadranten-BSE-Detektor |
Elektronenrückstreubeugung (EBSD)
| Detektor | Bruker e-Flash XS |
|---|---|
| Detektortechnologie | CMOS-Bildsensortechnologie |
| Native Bildauflösung | 720 × 540 Pixel |
| Binning-Modi | 2 × 2, 3 × 3, 4 × 4, 5 × 5 und 6 × 6 |
| Pattern Acquisition Rate | Bis zu 520 Bilder pro Sekunde |
| Optik | Optiksystem mit Feldlinse |
| Phosphorschirm | Vom Anwender austauschbar |
| Verbindung | USB 3.0 für Daten- und Stromübertragung |
| Abmessungen | Länge ca. 84 mm; Durchmesser ca. 48 mm |
| Gewicht | 0,85 kg |
| Scangenerator | QUANTAX Scan System, externer Scangenerator |
EDX
| Detektor | Thermoelektrisch gekühlter Siliziumdriftdetektor |
|---|---|
| Aktive Fläche | 30 mm² |
| Energieauflösung | < 132 eV bei Mn Kα |
| Maximale Eingangsrate | 300.000 cps |
| Analysemodi | Punktanalyse, Linienanalyse und Element-Mapping |
Probentisch und Vakuum
| Motorisierter XY-Verfahrweg | 12,5 × 12,5 mm |
|---|---|
| Kippung | Manuell, euzentrisch; bis zur 70°-EBSD-Position |
| Maximaler Probendurchmesser | 12,5 mm |
| Maximale Probenhöhe | 17,5 mm |
| Vakuum | Hochvakuum und Niedervakuum |
| Niedervakuum | 40 Pa |
Systemdaten
| Abmessungen | 280 × 470 × 550 mm (B × T × H) |
|---|---|
| Gewicht | 62 kg |
| Vakuumpumpen | Pfeiffer-Turbomolekularpumpe und ölfreie Membran-Vorvakuumpumpe |
| Workstation | Vorkonfigurierter All-in-One-PC mit 27-Zoll-Monitor |
| Betriebstemperatur | 15–25 °C |
| Relative Luftfeuchtigkeit | 20–80 % |
| Leistungsaufnahme | Typisch 110 W; maximal 140 W |
Anwendungen
Das NANOS EBSD ist für die kristallographische Charakterisierung kristalliner Materialien ausgelegt. Typische Anwendungen sind:
- Kartierung der Kristallorientierung: Ortsaufgelöste Analyse lokaler Kristallorientierungen über die Probe.

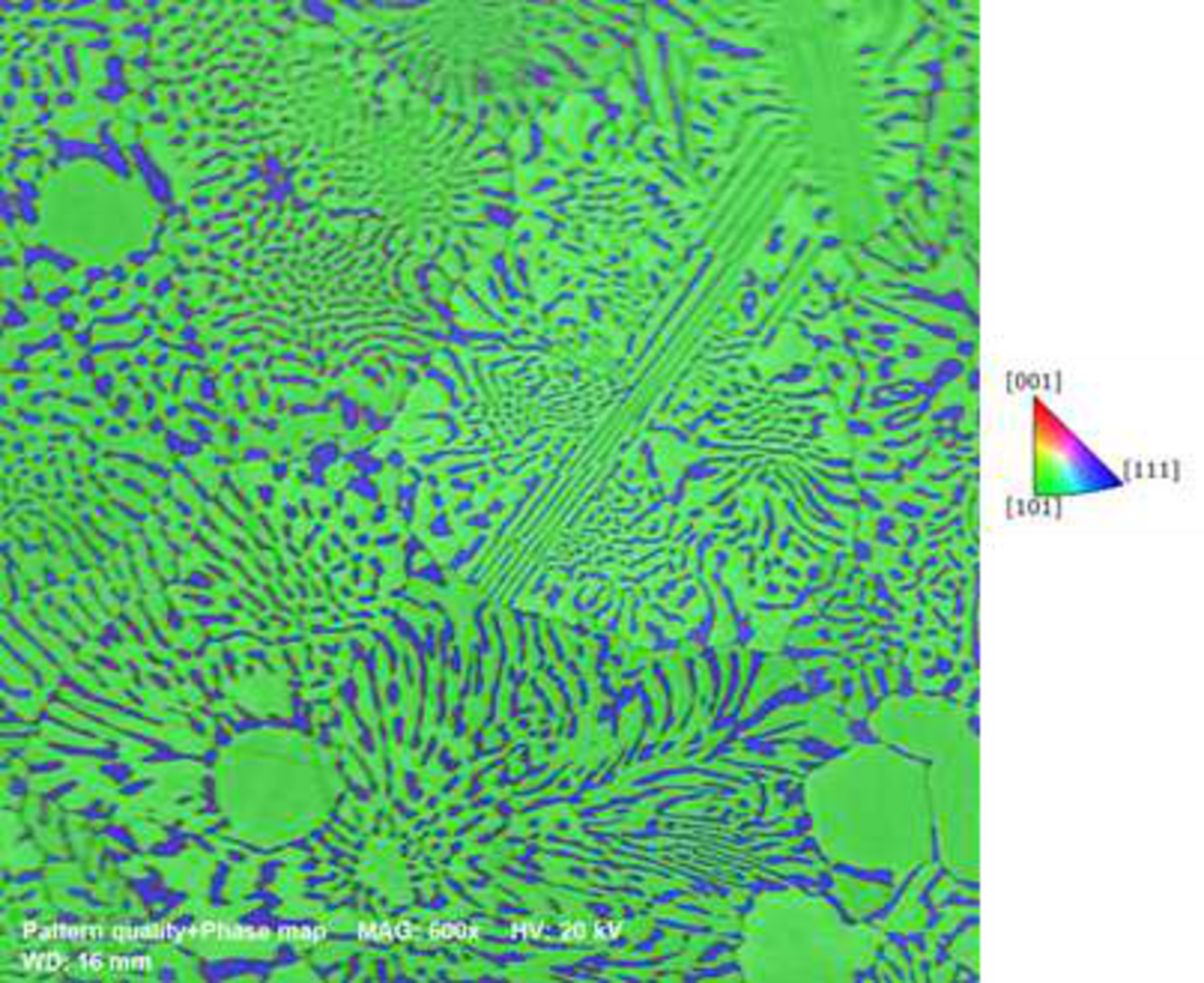

- Phasenidentifikation und -verteilung: Identifikation und Unterscheidung kristalliner Phasen.
- Analyse der Kornstruktur: Rekonstruktion von Körnern und Auswertung von Korngröße, Kornform und Orientierung.
- Analyse von Korngrenzen und Fehlorientierungen: Charakterisierung von Korngrenzen und lokalen Orientierungsunterschieden.
- Texturanalyse: Auswertung kristallographischer Orientierungsverteilungen und Vorzugsorientierungen.
- Kombinierte strukturelle und elementare Charakterisierung: Ergänzende Nutzung von EBSD- und EDX-Informationen zur Untersuchung kristallographischer Struktur und elementarer Zusammensetzung.
