Quantum Diamond Microscope
da Quantum CatalyzerIl Quantum Diamond Microscope QDM.IO offre un imaging a campo ampio di un campo magnetico con la più elevata sensibilità. Utilizza un chip in diamante dopato con azoto per acquisire in contemporanea l’immagine di campi magnetici di un campione su una su un’ampia area. Il pratico sistema da banco può misurare l’orientazione e l’intensità del campo locale in tempo reale.
- Ampio campo visivo 4 x 4 mm2
- Misure correlative magnetiche e ottiche
- Sensibilità al nanotesla
- Misure del vettore di campo in aggiunta all’intensità del campo
- Risoluzione spaziale ≤ 1 µm
Maggiori informazioni
Il Quantum Diamond Microscope è il primo sistema a combinare la sensibilità della tecnologia di misura basata sul centro di colore NV con la microscopia a campo largo.
Il sensore in diamante permette la ricostruzione la ricostruzione completa dell’intensità e direzione del campo magnetico, fornendo una caratterizzazione superiore delle distribuzioni della sorgente magnetica.
Il sensore è fabbricato da Element Six partner di QDM.IO, con proprietà ottimizzate per le applicazioni per la mappatura di campo magnetico alla microscala.
![]() | ![]() |

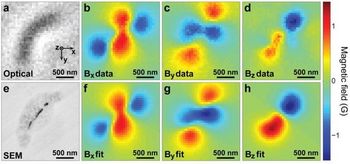

Sensore in diamante | Immagini ottiche e magnetiche correlate di cellule |
I domini magnetici, il flusso di correnti in componenti elettrici, la distribuzione dei minerali e persino le singole cellule di sangue possono essere rilevati in tempo reale.
È adeguato per ogni applicazione che richieda misure precise della distribuzione del campo locale su un’ampia area, anche maggiori del campo visivo con l’acquisizione di immagini multiple. Inoltre, opera senza l’utilizzo di sistemi per il vuoto o criogenia o infrastrutture speciali.
Il software Ferrum
Il software Ferrum è completamente integrato e basato su Python con un’interfaccia grafica per l’utente (GUI) intuitiva che permette di configurare velocemente le scansioni, monitorare i progressi e analizzare i dati, anche in tempo reale.
È possibile convertire i dati grezzi delle immagini iperspettrali in mappe del campo magnetico in pochi secondi attraverso l’uso di strumenti di analisi accelerati con GPU. Con update continui con nuove funzionalità e con il supporto dello staff tecnico di QDM.IO.
Applicazioni
Materiali 2D
Fotovoltaico
Componenti elettronici
Paleomagnetismo
Biomagnetismo
