Generatore di corrente controllata in tensione

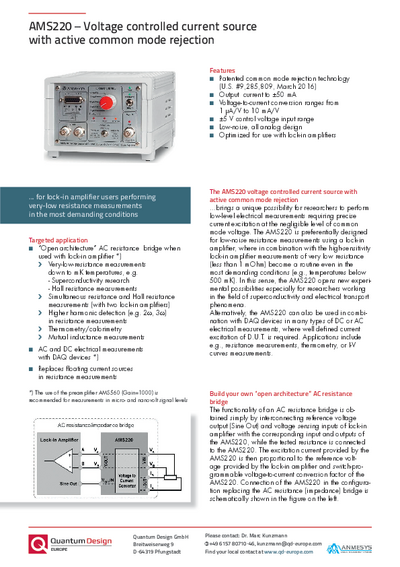

AMS 220 di Anmesys

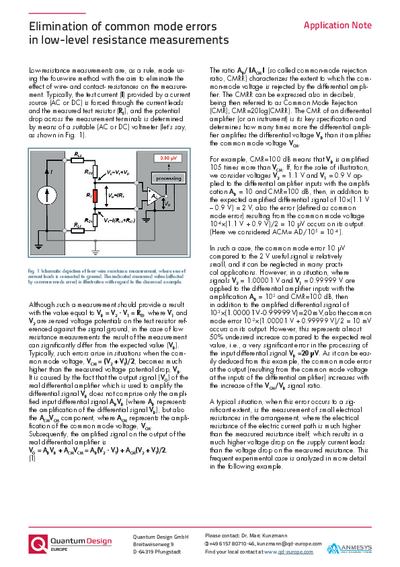

L'AMS220 è un generatore di corrente controllata in tensione con modalità attiva di reiezione di modo comune. I segnali di tensione in modalità comune possono causare un errore di grandi dimensioni quando si utilizza una configurazione di misurazione standard a bassa resistenza o quando le resistenze di contatto presentino una grande variazione.

L'AMS220 è basato su una tecnica brevettata che permette di superare questo comportamento indesiderato redendolo uno strumento unico.

Caratteristiche

Ottimizzato per l'uso con l'amplificatore lock-in
Misurazioni elettriche AC e DC
Basso rumore grazie al fatto di essere completamente analogico
Sostituzione dei ponti di resistenza CA in un set-up con amplificatore lock-in
Può essere utilizzato con il preamplificatore AMS540 e AMS560

Specifiche

Campi di conversione da tensione a corrente	0.001, 0.01, 0.1, 1 and 10 [mA/V]
Intervallo della tensione di controllo (VREF) di ingresso(ac/dc):	0 ÷ 3.6 V (rms) / -5 V ÷ +5 V (dc)
Resistenza di ingresso della tensione di controllo d'ingresso:	100 kΩ
Corrente di uscita massima ac/dc:	36 mA (rms) / ±50 mA (dc)
Precisione della conversione tensione-corrente (DC):	0.08 %
Deriva di temperatura:	50 ppm/°C
Modalità operative:	CMR ATTIVO/ABILITATO (modalità attiva di reiezione di modo comune attivata) CMR ATTIVO/DISABILITATO (l'uscita corrente IB è collegata a terra)
Intervallo di frequenze di target per CMR ATTIVO/DISATTIVATO modalità operativa:	DC - 20 kHz (DC - 2 kHz for 1 μA/V range)
Intervallo di frequenza di target per ACTIVE CMR/ENABLED modalità operativa:	DC-200 Hz
Swing di tensione di esercizio sull'uscita di corrente IA contro la massa di riferimento (tip.):	up to ±[6.5 V - \|VREF/2\|] (± 0.3 V)
Swing di tensione di esercizio sull'uscita di corrente IB contro la massa di riferimento (tip.):	up to ±6.6 V (± 0.3 V)
Intervallo di esercizio delle differenze di tensione sulle uscite di corrente IA, IB (tip.):	up to ±13.4 V
Tensione massima alle uscite di corrente (rispetto alla terra di riferimento):	±10 V
Massima differenza di tensione sulle uscite di corrente:	±20 V
Alimentazione:	12 V (ac) / 50-60 Hz
Potenza massima assorbita:	7 W
Dimensioni (W x H x L)	158 mm x 120 mm x 230 mm
Peso:	2.3 kg
