Camere sCMOS InGaAs non raffreddate
Camere Serie C-RED di Oxford Instruments Andor con sensibilità nel range SWIR da 0.9 µm a 1.7 µmProgettate specificatamente per applicazioni di imaging nel range spettrale SWIR e caratterizzate da tempi di esposizione molto brevi, le camere C-RED 2 Lite e C-RED 3 sono camere compatte con detector VGA che offrono elevata velocità di acquisizione e basso rumore.
Le camere Serie C-RED di basano su un rilevatore a fotodiodi PIN InGaAs da 640 x 512 pixels ed uno shutter elettronico, global shutter, che permette tempi di esposizione inferiori a 5 μs.
Con un pixel pitch da 15 μm, inoltre, le camere Serie C-RED offrono un'alta risoluzione spaziale.
Progettate specificatamente per applicazioni di imaging nel range spettrale SWIR e caratterizzate da tempi di esposizione molto brevi, le camere C-RED 2 Lite e C-RED 3 sono camere compatte con detector VGA che offrono elevata velocità di acquisizione e basso rumore.
Le camere Serie C-RED di basano su un rilevatore a fotodiodi PIN InGaAs da 640 x 512 pixels ed uno shutter elettronico, global shutter, che permette tempi di esposizione inferiori a 5 μs.
Con un pixel pitch da 15 μm, inoltre, le camere Serie C-RED offrono un'alta risoluzione spaziale.
- Sensore: InGaAs da 640 x 512 pixels
- Range SWIR: [0.9-1.7] µm
- Pixel pitch: 15 μm
- Picco QE: > 70%
- Frame rate: fino a 600 fps in full frame
- Read noise: < 30 e- in base al modello
- Interfaccia USB 3.1 o Camera Link
Maggiori informazioni

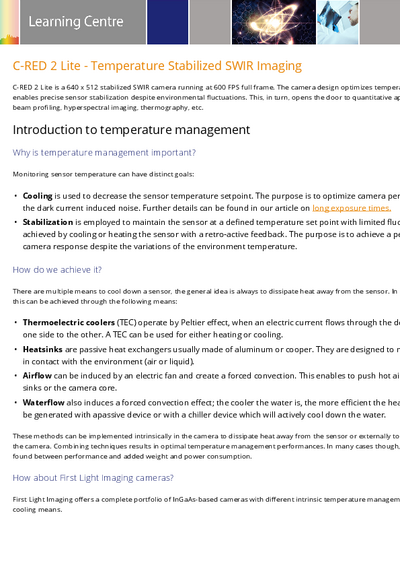

La camera C-RED 2 Lite è una versione della Serie C-RED 2 che offre una stabilizzazione in temperatura.
Il design della camera ottimizza la gestione della temperatura e consente una stabilizzazione precisa del sensore nonostante le inevitabili fluttuazioni delle condizioni ambientali. Il sensore è stabilizzato tramite sistema termoelettrico e il design interno della C-RED 2 Lite permette il trasferimento del calore generato dal lato caldo del TEC all’housing della camera in modo uniforme. In questo modo, è possibile ottenere un delta T fino a 25 °C tra la temperatura del sensore e quella dell’housing esterno.
La C-RED 3 rappresenta, invece, una soluzione estremante compatta dove il sistema di raffreddamento è stato rimosso e l'elettronica è stata ottimizzata per ottenere una camera di dimensioni, peso e consumo energetico ridotti al minimo.
La camera C-RED 3 offre prestazioni elevate con tempi di integrazione brevi. Inoltre, la particolare funzione Adaptive BIAS brevettata ne permette l’utilizzo in condizioni di temperatura ambiente variabile, senza necessità di eseguire una NUC (Non-Uniformity Correction), e dunque di poter operare con la camera da remoto.
La funzione Adaptive BIAS, insieme alle dimensioni ed al peso ridotti, consentono l’utilizzo della C-RED 3 anche in applicazioni aeree come, ad esempio, l’installazione su drone per l’ispezione di impianti fotovoltaici.
La C-RED 3, con design SWaP (Size, Weight and Power) detector, è anche disponibile come camera module senza housing per la facile integrazione OEM. Le dimensioni compatte, il bias adattivo ed il basso costo, rendono la C-RED 3 la soluzione ideale per qualsiasi applicazione e qualsiasi budget.
La camera offre elevata flessibilità per la customizzazione hardware e firmware per garantire le migliori prestazioni.
Per le camere C-RED 2 Lite e C-RED 3 sono disponibili diverse opzioni per la gestione del carico termico: sistemi passivi basati su fan o su dissipatori di calore per aumentare la superficie di scambio termico con l'ambiente circostante così come un sistema attivo basato su un modulo con circuito integrato a liquido possono essere installati direttamente sull’housing della camera per garantire la massima efficienza di raffreddamento.
Le Serie C-RED sono camere ad alte prestazioni per l’imaging nel range SWIR con frame rate fino a 600 fps in modalità full frame.
Specifiche
Camere sCMOS InGaAs non raffreddate con sensibilità nel range spettrale SWIR da 0.9 µm a 1.7 µm
|
| C-RED 2 LITE | C-RED 3 |
| Spectral Range | 0.9 to 1.7 µm | 0.9 to 1.7 µm |
| Resolution | 640 x 512 | 640 x 512 |
| Pixel Size | 15 µm | 15 µm |
| Cooling | 0°C | uncooled |
| Quantum Efficiency | >70% | >70% |
| Dark Current | n/a | n/a |
| Read Noise | <30 e- | <40 e- |
| Dynamic Range | 46667:1 (HDR) | 35000:1 (HDR) |
| Interface | USB3.1 or CameraLink | USB3.1 or CameraLink |
| Frame Rate at Full Resolution | 602 fps | 602 fps |
Applicazioni

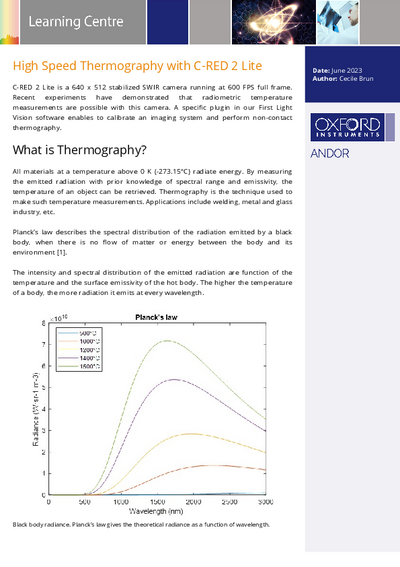

- Termografia

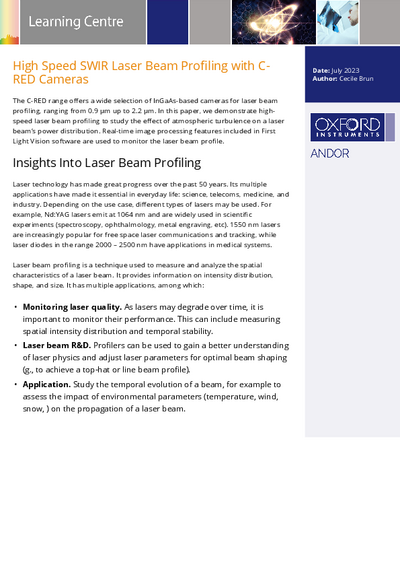

- Laser beam profiling

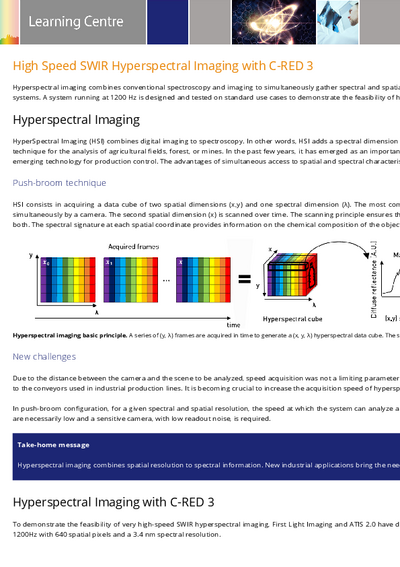

- Hyperspectral imaging
- Ispezione/Controllo Qualità
- Analisi di difetti su semiconduttori

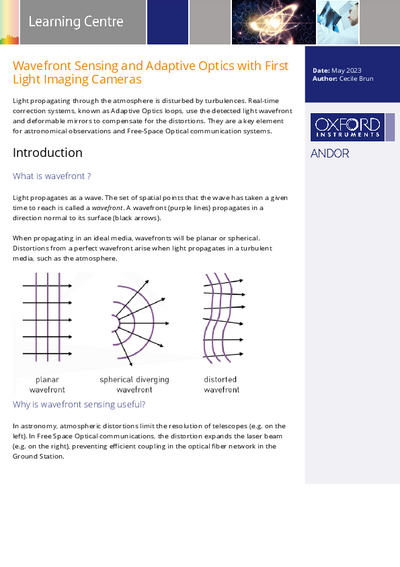

- Wavefront sensing/Ottica adattiva
- Sorveglianza

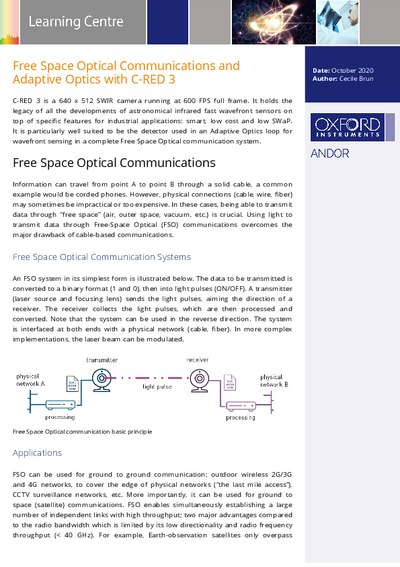

- Comunicazioni ottiche, via cavo e in free space
- Ispezione di impianti fotovoltaici da drone
