Ponte resistivo AC

da Lake Shore Cryotronics

Il modello 372 permette di estrarre dal rumore di fondo segnali estremamente piccoli combinando una misurazione in corrente AC con il suo amplificatore lock-in interno.

In questo modo, per caratterizzare un dispositivo, potremo utilizzare correnti AC molto più basse di quelle tipicamente necessarie in setup che utilizzino una corrente DC, minimizzando l’energia dissipata nel dispositivo.

Il model 372, il ponte resistivo di punta di Lake Shore, è perfetto per le misurazioni di resistenza più impegnative. Copre una gamma di resistenze impressionante: dal mΩ al MΩ.

Caratteristiche

Riduce il rumore di misura grazie a una tecnologia brevettata
Generatore di corrente con amplificatore integrato
Corrente di eccitazione da 1 pA
Ponte resistivo a singolo canale AC con scanner opzionali
Unità Benchtop con controlli su fronte e retro

Maggiori informazioni

Il rumore elettronico esterno è una delle cause principali di autoriscaladamento nel caso di accoppiamento con il dispositivo in misurazione. Per questo Lake Shore mette a disposizione dei propri utenti molte diverse strategie per l’eliminazione di questo effetto.

Il brevetto U.S. Patent #6,501,255 (Dec., 2002, “Differential current source with active common mode reduction,” Lake Shore Cryotronics, Inc.) garantisce che il segnale esterno non riesca a mettersi a terra attraverso il circuito di misurazione, rendendo il Model 372 immune a questi disturbi.

Il cablaggio del segnale misurato utilizza cavi con scudo guidato per ridurre la capacità parassita e aiuta a bilanciare ulteriormente la rete di misurazione e rafforzare l'integrità del circuito di reiezione del rumore.

Tutti i circuiti di misurazione sono isolati dagli altri componenti dello strumento, limitando l'impatto di eventuali piccoli disturbi elettrici.

Le opzioni di frequenza AC utilizzate per il segnale di misurazione sono selezionate per essere naturalmente resilienti alle frequenze di linea a 50 Hz o 60 Hz.

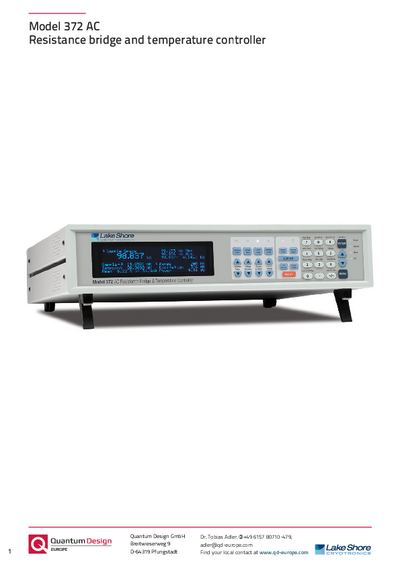

Model 372
