Ottimizzare i setup di misura per tecniche Hall in regime armonico

Come si può ottimizzare un setup per misure Hall armoniche? E come farlo senza compromettere la qualità dei dati, in particolare quando sono richieste misure sincrone e a basso rumore?

Le misure Hall armoniche sono uno strumento consolidato per lo studio di fenomeni avanzati nei materiali, come le spin-orbit torque e le interazioni magnetiche in eterostrutture metalliche. Tuttavia, l’affidabilità di queste tecniche dipende in modo critico dal setup sperimentale, e in particolare dalla qualità della sorgente di corrente AC e dalla coerenza tra sorgente e misura.

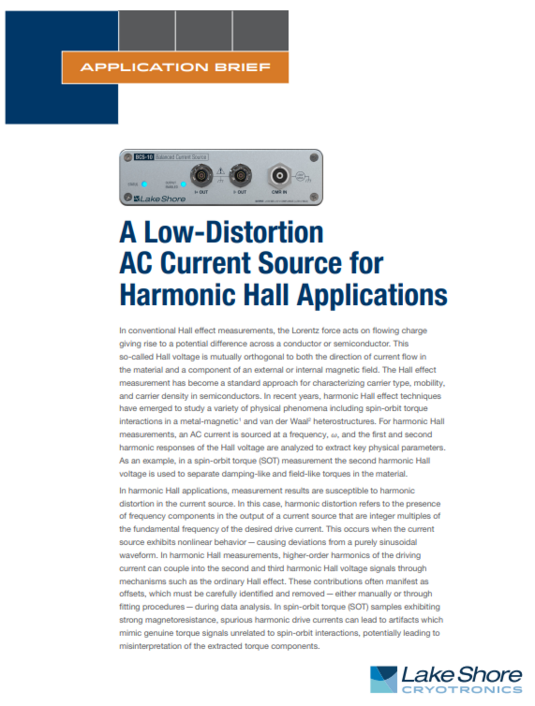

L’application paper “A Low-Distortion AC Current Source for Harmonic Hall Applications” di Lake Shore Cryotronics analizza in modo diretto questo problema e fornisce un riferimento concreto per comprendere come una piattaforma di misura sincrona possa migliorare la qualità dei dati sperimentali.

La misura Hall armonica: perché il setup è determinante

Nelle misure Hall armoniche, il campione viene eccitato con una corrente alternata e il segnale di tensione Hall viene analizzato nelle sue diverse componenti armoniche, in particolare nella prima e nella seconda armonica. Poiché il contributo di interesse alla seconda armonica è spesso molto debole, la qualità del setup di misura diventa un elemento determinante. Eventuali componenti indesiderate introdotte dalla sorgente di corrente o dal sistema di misura possono infatti accoppiarsi al segnale utile, generando offset o artefatti che ne complicano l’interpretazione. Per questo motivo, il controllo della distorsione armonica della corrente di drive e una corretta sincronizzazione tra sorgente e misura sono aspetti centrali nelle misure Hall armoniche, soprattutto alle basse frequenze tipicamente utilizzate in questi esperimenti.

Il sistema M81-SSM: una piattaforma sincrona per misure AC e DC

Il Lake Shore Cryotronics M81-SSM (Synchronous Source Measure) è una piattaforma modulare progettata per integrare sorgenti e misure sincrone all’interno di un’unica architettura coerente. Il sistema consente di combinare:

• moduli di sorgente di corrente o tensione,
• moduli di misura di tensione,
• sincronizzazione interna tra drive e acquisizione.

Questo approccio riduce la dipendenza da strumenti esterni separati (sorgenti AC dedicate, lock-in esterni, sincronizzazioni manuali), semplificando l’architettura complessiva del setup e migliorando la ripetibilità delle misure. Nel contesto delle misure Hall armoniche, il M81-SSM funge da piattaforma comune su cui costruire una configurazione ottimizzata per il controllo della distorsione e la misura sincrona delle armoniche di interesse

BCS-10: sorgente di corrente AC a bassa distorsione per Hall armonico

Il cuore dell’application paper Harmonic Hall è il modulo BCS-10 Balanced Current Source, sviluppato specificamente per fornire correnti sinusoidali con bassa distorsione armonica.

Nel lavoro presentato, la distorsione armonica di due sorgenti di corrente di livello “research-grade” viene confrontata in condizioni controllate. Il test mostra che il BCS-10 presenta una distorsione armonica inferiore rispetto a una sorgente AC comunemente utilizzata in misure Hall armoniche, in particolare alle frequenze inferiori ai 200 Hz.

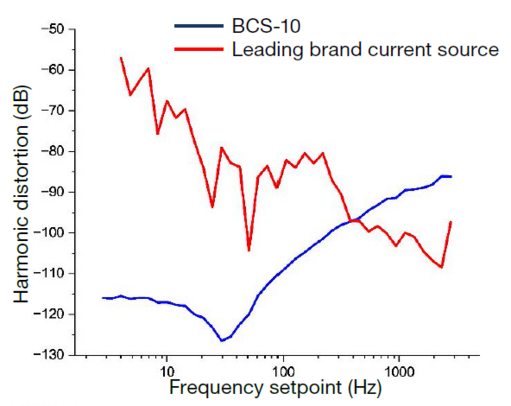

Nell’immagine2 la comparazione tra la distorsione armonica di un modulo I-LS-M81-BCS‑10 e una sorgente di corrente AC generica usata comunemente per misure di questo tipo.

La riduzione della distorsione armonica della corrente di drive contribuisce a limitare la presenza di componenti indesiderate, che possono accoppiarsi al segnale Hall misurato e introdurre artefatti. In questo senso, la linearità dello stadio di uscita del BCS-10 rappresenta un elemento chiave per migliorare la qualità del segnale nelle misure Hall armoniche.

Misura sincrona di prima e seconda armonica con i moduli VM-10

All’interno della piattaforma M81-SSM, il modulo BCS-10 può essere affiancato da moduli di misura di tensione VM-10, configurati per la rilevazione sincrona delle componenti di prima e seconda armonica del segnale Hall, con i seguenti vantaggi:

• riduce l’errore sistematico dovuto a drift temporali tra misure sequenziali;
• garantisce una migliore coerenza tra i segnali confrontati;
• semplifica il flusso di acquisizione dei dati con un setup più semplice

Conclusione

Le misure Hall armoniche pongono requisiti stringenti sulla qualità della corrente di eccitazione e sulla coerenza tra sorgente e misura. L’application paper “A Low-Distortion AC Current Source for Harmonic Hall Applications” mostra come la distorsione armonica della corrente possa influenzare direttamente i risultati sperimentali e come una piattaforma di misura sincrona possa contribuire a mitigare questi effetti.

In questo contesto, il sistema M81-SSM rappresenta una soluzione tecnica pensata per affrontare in modo diretto le criticità tipiche dei setup per Hall armonico, mantenendo un’architettura modulare e coerente.

Quantum Design

In qualità di distributore Quantum Design, mettiamo a disposizione un sistema demo M81-SSM per consentire ai gruppi di ricerca di familiarizzare con la piattaforma, valutarne la configurazione modulare e comprenderne le funzionalità di sourcing e misura sincrona.

Per ulteriori informazioni tecniche o per approfondire una configurazione adatta alle vostre applicazioni Hall armoniche, è possibile contattare il team Quantum Design per un confronto dedicato.

Riferimenti:

1) A Low-Distortion AC Current Source for Harmonic Hall Applications
2) X. Wang, J. Tang, et al., “Current-driven magnetization switching in a van der Waals ferromagnet Fe3GeTe2,” Science Advances, vol. 5, no. 8, p. eaaw8904, 2019.
