FusionScope & Kleindiek Mikromanipulatoren: Präzise Nano-Charakterisierung

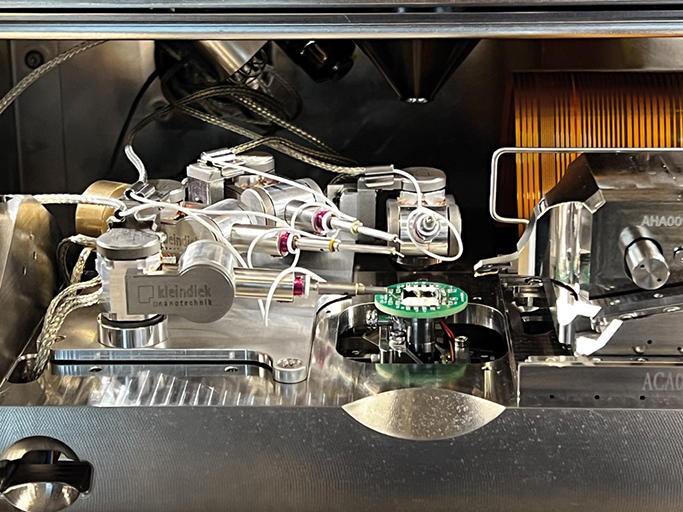

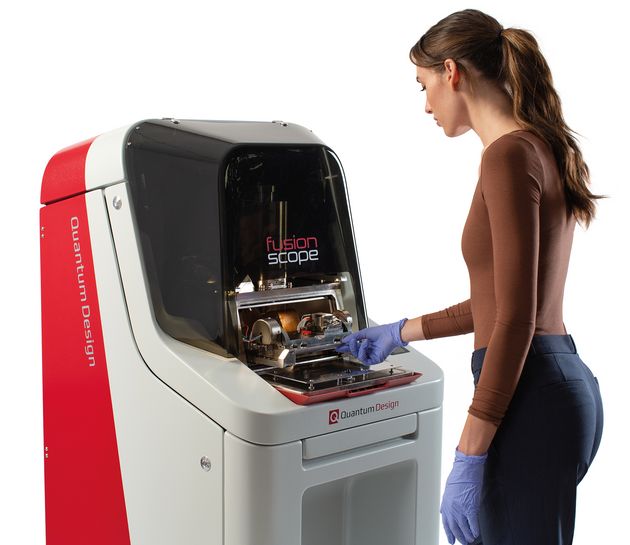

Die wachsenden Anforderungen an die Nanoanalytik erfordern innovative Methoden zur hochauflösenden, in situ- und multimodalen Charakterisierung. Das FusionScope, eine Kombination aus Rasterkraftmikroskopie (AFM), Rasterelektronenmikroskopie (SEM) und energiedispersiver Röntgenspektroskopie (EDX), ermöglicht eine umfassende Analyse nanoskaliger Materialien. Die Integration hochpräziser Kleindiek-Mikromanipulatoren erlaubt es, Proben gezielt zu manipulieren, elektrisch zu kontaktieren und exakt zu positionieren – eine ideale Lösung für Anwendungen wie die Charakterisierung von Nanodrähten, elektrische Sondierung und elektrochemische Untersuchungen.
Innovative Messmöglichkeiten für Nanodrähte
Nanodrähte spielen eine Schlüsselrolle in der modernen Nanoelektronik. Ihre mechanischen und elektrischen Eigenschaften bestimmen ihre Einsatzfähigkeit in Bauelementen.

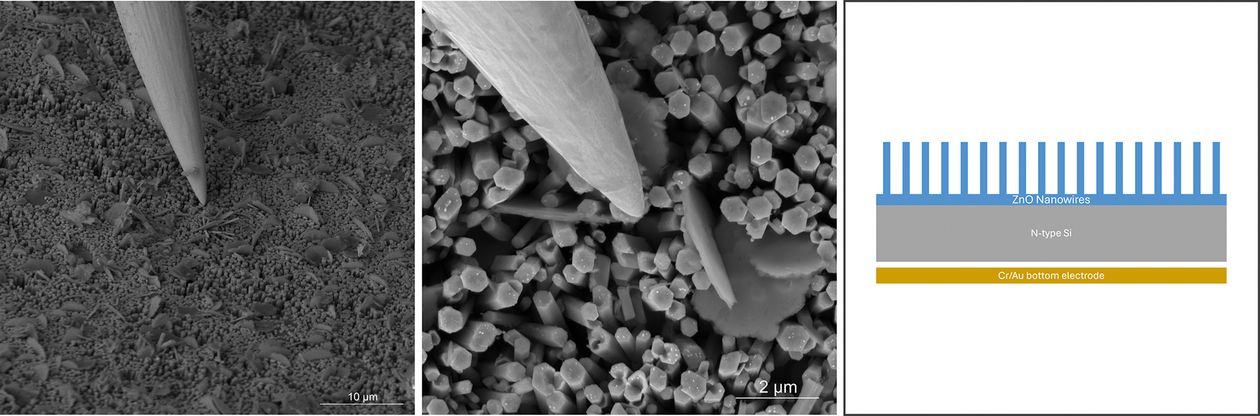

In einem Experiment wurde ein freistehender ZnO-Nanodraht präzise platziert und unter dem AFM-Cantilever positioniert. Die FusionScope Profile View-Option (80°-Kippfunktion) ermöglichte eine exakte Justierung sowohl des AFMs als auch der Manipulatoren auf der Probenoberfläche
Die elektrische Leitfähigkeit wurde über IV-Kurven bestimmt – der Draht zeigte ohmsches Verhalten mit einem Widerstand von 230 kΩ
Kombinierte elektrische Sondierung & EFM-Analysen
Durch die parallele Nutzung von Mikromanipulatoren und AFM können komplexe elektrische Messungen durchgeführt werden:

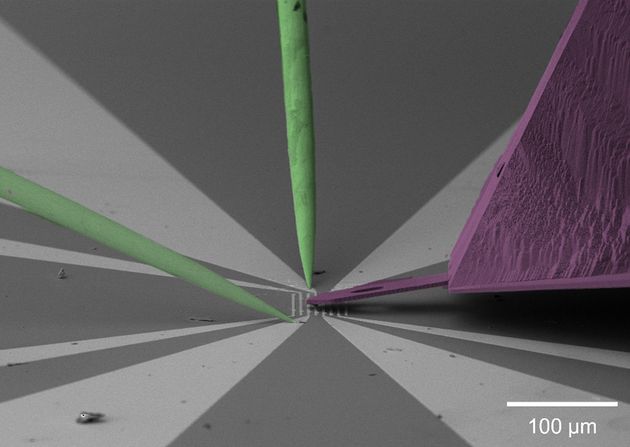

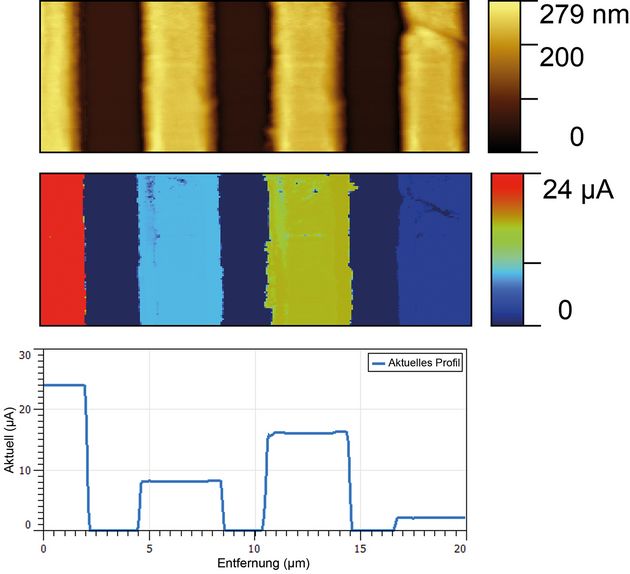

Gezielte Elektrodenkontaktierung mit zwei Mikromanipulatoren in einer Multi-Elektroden-Probe zur gleichzeitigen C-AFM-Messung.
Elektrostatische Untersuchungen (EFM) eines isolierten Goldareals auf einer Silizium-Probe zeigten deutliche Kontraste zwischen kontaktierten und nicht kontaktierten Bereichen.
Vorteile der FusionScope-Mikromanipulator-Kombination
Multimodale Analyse – AFM, SEM & EDX in einer Plattform für umfassende Materialcharakterisierung
Nanometergenaue Präzision – Kontrollierte Manipulation & exakte Platzierung
Hohe Effizienz – Schneller Wechsel zwischen mechanischen, elektrischen & chemischen Messmethoden
Das FusionScope in Kombination mit Kleindiek-Mikromanipulatoren bietet einzigartige Möglichkeiten für die hochpräzise Nanoanalytik – von der Entwicklung nanoelektronischer Bauelemente bis zur Analyse komplexer Materialeigenschaften.
