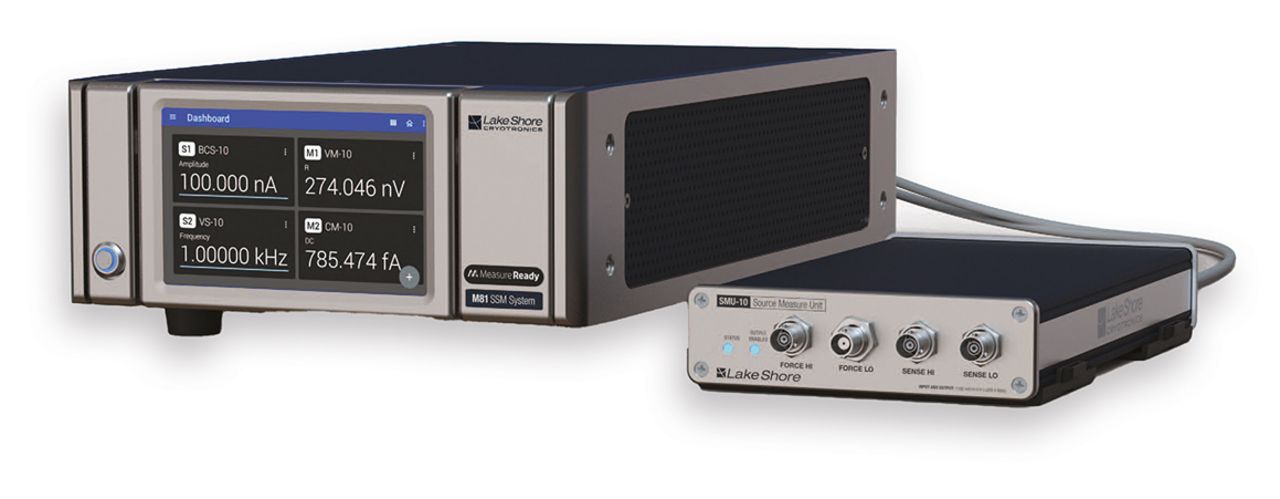

Das M81 ist eine universelle Gerätefamilie für eine Vielzahl elektrischer Messaufgaben. Das Zentralgerät kann bis zu sechs unabhängige Kanäle steuern oder auslesen, bis zu drei als Quellen- und drei als Messkanäle. Ein Schwerpunkt des M81 liegt auf rauscharmen und empfindlichen Messungen auch bei kleinen Strömen. Kleine Ströme sind wichtig für die elektrische Charakterisierung bei tiefen Temperaturen, um die Joulesche Wärme zu minimieren, oder für nanoskalige Proben wie 2D-Materialien oder Nanostrukturen.
Mit dem neuen SMU-Modul wird das M81 noch vielseitiger. SMU steht für „Source Measure Unit“. Es beinhaltet also Quelle und die Messmöglichkeit. Da der Anwender zwischen AC, DC und Lock-in wählen kann, jeweils mit Strom- oder Spannungsanregung, vereint das M81-SMU die Möglichkeiten von sechs Instrumentenpaaren! Mögliche Proben reichen von Leitern bis hin zu isolierende Materialien.

Spezifikationen

• Modi: AC, DC und Lock-in
• Anregung: Strom oder Spannung
• Messempfindlichkeit (DC): <100 fA
• Messempfindlichkeit (LIA: Nanovolt
• Frequenz: bis 100 kHz
• Widerstandsbereich: ~Milliohm bis 100 GΩ
• Besonderheit: MeasureSync (Pat.). Synchronisation über mehrere Module möglich

Mehr über elektrische Messungen
